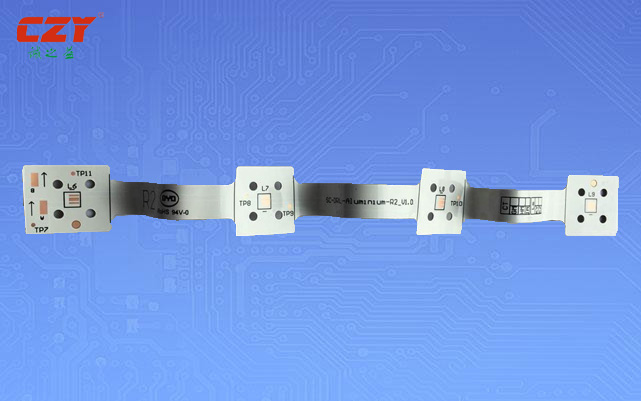

led灯条基板敷铜
led灯条基板敷铜一般都是连在地线上，增大地线面积，有利于地线阻抗降低，使电源和信号传输稳定，在高频的信号线附近敷铜，可大大减少电磁辐射干扰。总的来说增强了PCB铝基板的电磁兼容性，提高板子的抗干扰能力。
一、led灯条基板敷铜需要处理的问题：
1、不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接。
2、晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。
3、孤岛（死区）问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。
另外，大面积覆铜好还是网格覆铜好，不好一概而论。为什么呢？大面积覆铜，如果过波峰焊时，板子就可能会翘起来，甚至会起泡。
从这点来说，网格的散热性要好些。通常是高频电路对抗干扰要求高的，低频电路有大电流的电路等常用完整的铺铜。
二、led灯条基板敷铜有什么作用？
1、可以起到一定的回流作用。如果板层较多且层设置合理，敷铜回流的作用就很小
2、可以起到一定的屏蔽作用。将上下层两个覆铜平面想象成无限大，就成了一个屏蔽盒，敷铜永远做不到这点，就像机箱一样。
一、led灯条基板敷铜需要处理的问题：
1、不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接。
2、晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。
3、孤岛（死区）问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。
另外，大面积覆铜好还是网格覆铜好，不好一概而论。为什么呢？大面积覆铜，如果过波峰焊时，板子就可能会翘起来，甚至会起泡。
从这点来说，网格的散热性要好些。通常是高频电路对抗干扰要求高的，低频电路有大电流的电路等常用完整的铺铜。
二、led灯条基板敷铜有什么作用？
1、可以起到一定的回流作用。如果板层较多且层设置合理，敷铜回流的作用就很小
2、可以起到一定的屏蔽作用。将上下层两个覆铜平面想象成无限大，就成了一个屏蔽盒，敷铜永远做不到这点，就像机箱一样。
